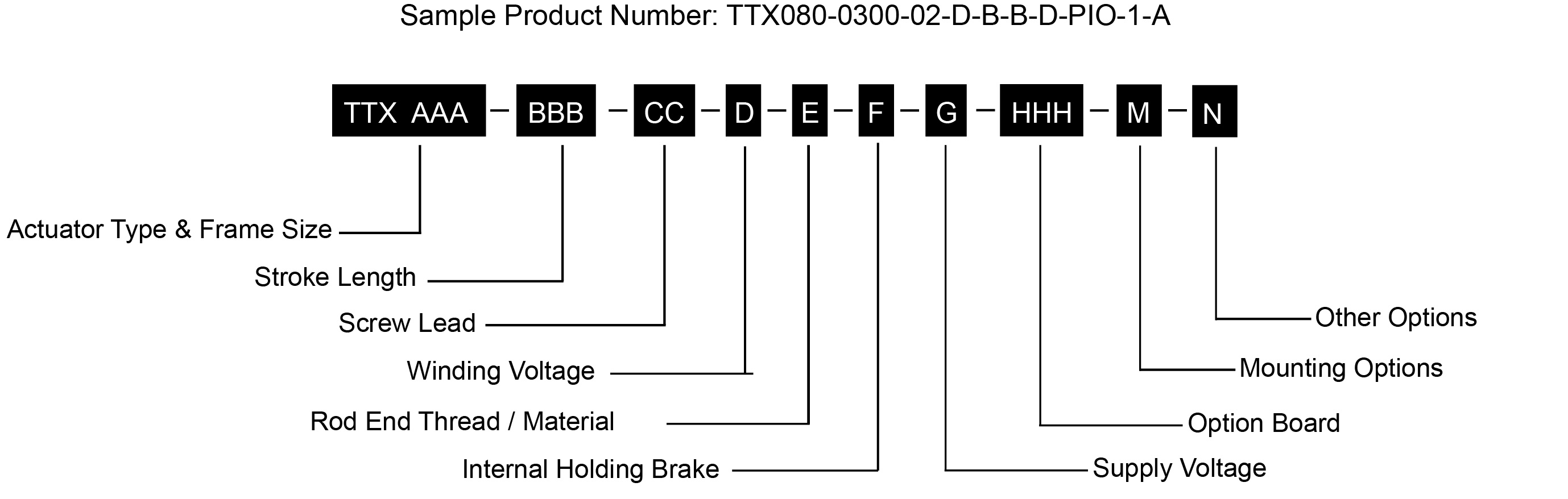

AAA = Actuator Frame Size 060 = 60 mm (2.36 in) 080 = 80 mm (3.15 in) BBB = Stroke Length 080 = 80 mm  - TTX060 only 100 = 100 mm  - TTX080 only 150 = 150 mm 300 = 300 mm 450 = 450 mm - TTX080 only CC = Screw Lead 01 =  2.54 mm (0.10 in) 02 =  5.08 mm (0.20 in) 04 = 10.2 mm (0.40 in) - TTX060 only 05 = 12.7 mm (0.50 in) - TTX080 only D = Winding Voltage 4 = 230 Vac Max - TTX080 only D = 48 Vdc Max E = Rod End Thread A = Male Metric B = Female Metric2 C = Male Metric, Splined2 D = Female Metric, Splined2 F = Female Standard2 G = Male Standard, Splined2 H = Female Standard, Splined2 L = Female Metric, 17-4 Stainless2 M = Male Standard2 R = Male Metric, 17-4 Stainless2 V = Female Standard, 17-4 Stainless2 W = Male Standard, 17-4 Stainless2	F = Internal Holding Brake  N = No Brake B = Internal Holding Brake, Electrically Released G = Amplifier Voltage A = 230 Vac 1-ph Max Input D = 48 Vdc Max Input HHH = Option Boards SIO = Standard I/O IA4 = 4-20 mA Analog I/O EIP = SIO plus EtherNet/IP w/M12 connector PIO = SIO plus PROFINET IO w/M12 connector TCP = SIO plus Modbus TCP w/M12 connector M = Mounting Options  N = None 1 = Front Flange, Metric 3 = Tapped Face, Metric 5 = Rear Clevis, Metric F = Front Flange, Standard2 C = Rear Clevis, Standard2 N = Accessory Options  N = None A = Anti-Rotate Assembly L = Limit Switch Housing / Anti-Rotate Assembly1

NOTIZEN:
1. Switches separat erhältlich
2. Verfügbare Option. Kann die Vorlaufzeit verlängern

* Einige Optionen sind nicht mit jeder Konfiguration verfügbar. Für Optionen oder Specials, die oben nicht aufgeführt sind, wenden Sie sich an Ihren lokalen Exlar vertreter.

Anti-Rotate, External
Diese Baugruppe schränkt das Drehen der Ausgangsstange des Aktuators ein, wenn die Last nicht durch eine andere Methode gehalten wird. Kürzere Aktuatoren haben einen einzigen Anti-Rotationsmechanismus; Längere Längen haben einen Mechanismus auf beiden Seiten.

Frontmontageflansch, metrischer
Frontmontageflansch, einschließlich Durchstecklöcher für die Frontmontage

Endschaltergehäuse / Anti-Rotate-Baugruppe
Externe Verfahrschalter zeigen den Weg zum Controller an und sind entweder für die Ausgangs- oder Endposition einstellbar. Schalter nicht im Lieferumfang enthalten.

Hinterer Clevis, metrische hintere
Clevis-Halterung, ermöglicht das Schwenken des Aktuators während der Bewegung

Splined Rod (Internal Anti-Rotate)
Eine Kugel-Spline-Wellen-Hauptstange mit einer Kugel-Spline-Mutter, die die Standard-Frontdichtung und Buchsenbaugruppe ersetzt. Dieser Stab schränkt die Rotation ein, ohne dass ein externer Mechanismus erforderlich ist. Der Stabdurchmesser entspricht unseren Standardstabgrößen am nächsten. Da diese Option NICHT abgedichtet ist, ist sie nicht für Umgebungen geeignet, in denen Verunreinigungen in den Aktuator gelangen können.

Edelstahlstangenoption
Alle Gewindeoptionen der GTX-Produktlinie sind in Edelstahl 17-4 erhältlich. Diese Option bietet eine verbesserte Korrosionsbeständigkeit für die Hauptstange des Aktuators. Diese Option kann in Anwendungen von Vorteil sein, bei denen der Stab aggressiven Chemikalien oder Außenumgebungen ausgesetzt sein könnte.

Gewindebohrte Fläche, metrisch
gekappte Montagelöcher in der vorderen Flanschfläche, ermöglicht die Frontmontage des Aktuators
