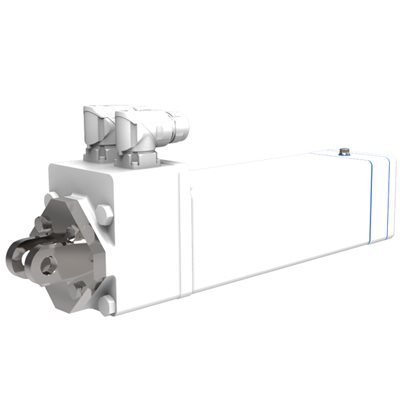

GTF back
previous
next

GTF Serie

Integrierter Motor | Stellglied

Industrial - Exlar

Für Lebensmittel- und Getränke- / Verpackungsanwendungen

Bestellbar ab Januar 2025!

Innovation
  • Neues hygienisches Dichtungssystem reduziert das Eindringen und Einlagern von Feuchtigkeit um die Antriebswelle und die Montageflächen drastisch

Nützt
  • Hygienisches Design und FDA-zugelassene weiße Epoxidfarbe reduzieren die Reinigungszeit und gewährleisten die Maschinenzertifizierung
  • Ein Hauptstab aus Edelstahl bietet Korrosionsbeständigkeit am nächsten an den Lebensmittelkontaktzonen
  • Unterschiedliche Versionen des GTF-Aktuators erleichtern die Einhaltung von Hygienic Design-Richtlinien mit unterschiedlichen Montagekonfigurationen
  • Fett- und Dichtungsmaterialien in Lebensmittelqualität verhindern die Kontamination von Lebensmitteln

Funktionen
  • Entwickelt, um die USDA-, 3-A-, BISSC-, NSF- und EHEDG-Richtlinien zu erfüllen
  • Lange, robuste Lebensdauer des Aktuators durch Exlar-Technologie mit umgekehrter Rollengewindetrieb
  • Ein- oder Zweikabelanschluss für Motorleistung und Rückmeldung
  • Standardmäßig IP67 und optional IP69K Umwelteinstufung
Mehr Details

GTF - Hygienischer elektrischer Linearantrieb

Unsere neuesten anwendungsspezifischen Aktuatoren erleichtern es Maschinenbauern, Maschinen zu entwickeln, die Zertifizierungen für die Lebensmittelverarbeitung erfüllen, einschließlich USDA, 3-A, BISSC, EHEDG und NSF. Der hygienische, integrierte GTF-Motorantrieb ist vollständig abgedichtet und glatt, wodurch die Unterbringung reduziert und Verunreinigungen auch bei leichter Reinigung ferngehalten werden.


Der GTF eignet sich perfekt für Anwendungen in der Lebensmittel- und Getränkeverarbeitung wie Dosieren, Schneiden, Würfeln, Versiegeln und Pressen.

Mit einer Vielzahl von Rahmengrößen und Befestigungsmöglichkeiten sind wir sicher, dass Sie genau das finden, was Sie brauchen. Rufen Sie noch heute einen unserer Vertreter an!

Overview

GTF Serie

Schnelle Daten
Modell
Rahmengröße mm
Nennhub mm
Spitzenkraft N
Dauerkraft N
Maximale Geschwindigkeit mm/s
GTF06060
80 - 300 AC -   5,336
AC -   2,668
AC - 1,270
GTF08080
100 - 450 AC - 16,730
AC -   8,365
AC - 1,270
GTF100100
150 - 300 AC - 30,784
AC - 15,392
AC - 953

GTF Integrierter Motorantrieb für die Lebensmittel- und Getränkeindustrie

Der GTF erweitert die beliebten Hochkraft-GTX-Linearantriebe von Exlar auf Anwendungen, die hygienische Maschinen in Lebensmittel- und Getränke-, Verpackungs- und pharmazeutischen Automatisierungssystemen erfordern.

Der GTF bietet flexible Lösungen in Verbindung mit geringen Wartungsfunktionen und bewährter Zuverlässigkeit. Der GTF-Aktuator in Lebensmittelqualität spiegelt die Leistung der standardmäßigen Exlar GTX-Aktuatoren von Curtiss-Wright wider und verfügt über Funktionen, die es Maschinen erleichtern, hygienische Zertifizierungen wie USDA, 3-A, BISSC, EHEDG und NSF zu erreichen.

Verwandte Branchen

Exlar GTF Model Codes

AAA = GTF Integrated Motor / Actuator
060 = 60 mm (2.36 in)
080 = 80 mm (3.15 in)
100 = 100 mm (3.94 in)

BBB = Stroke Length

GTF060GTF080GTF100
80 mm--
-100 mm-
150 mm150 mm150 mm
300 mm300 mm300 mm
-450 mm-


CC = Screw Lead
01 = 2.54 mm (0.1 in), Roller Screw
02 = 5.08 mm (0.2 in), Roller Screw
04 = 10.2 mm (0.4 in), Roller Screw (GTF060)
05 = 12.7 mm (0.5 in), Roller Screw (GTF080, GTF100)

D = Winding Voltage
4 = 460 VAC Max

E = Rod End Thread & Type
L = Female Metric, 17-4 Stainless Steel
R = Male Metric, 17-4 Stainless Steel
V = Female Imperial, 17-4 Stainless Steel
W = Male Imperial, 17-4 Stainless Steel


FF = Wiring and Alignment
AK = AMK
BR = B&R Automation
BD = Baldor
BE = Beckhoff
BM = Baumueller
CT = Control Techniques / Nidec
EU = Elau / Schneider Electric
EL = Elmo Motion Control
EX = Exlar
IF = Infranor
IN = Bosch-Rexroth
KM = Kollmorgen
LS = LTI
LZ = Lenze
PC = Parker
RA = Rockwell Automation
SM = Siemens
SB = Stober Drives

GGGG = Feedback Device and Connectors
See table below

H= Internal Holding Brake
N = No Brake
B = Internal Holding Brake, Electronically Released

M = Mounting Options
N = Hygienic Tapped Face Mount, with Face Gasket and Shaft Seal
4 = Stainless Steel Front Flange, Hygienic Metric (ISO MF1)
G = Stainless Steel Front Flange, Hygienic Imperial
7 = Hygienic Face Cover with Metric (ISO MP2) Stainless Steel Rear Clevis
H = Hygienic Face Cover with Imperial Stainless Steel Rear Clevis

N = Other Options
N = None
A = Stainless Steel Anti-Rotate Assembly



Drive Manufacturer

Wiring &
Alignment Code

Resolver

Incremental
Encoder

SICK Hiperface Absolute Encoder

SICK Hiperface DSL Absolute Encoder

Heidenhain EnDat 2.1 Absolute Encoder 1

Heidenhain Endat 2.2 Absolute Encoder 2

AMK

AK

R1A1




H1A1


B&R Automation

BR

R1A1




H1A2

H3A83

Baldor

BD

R1A1




H1A1


Baumueller

BM

R1A1


S1A1


H1A2


Beckhoff Automation

BE




S4C03

H1A2

H3C23

Control Techniques/Nidec

CT

R2B1

E1B2

S1B1


H1B2


Elau/Schneider

EU



S1A14




Elmo Motion Control

EL

R1B1

E1B2



H1B2


Curtiss-Wright Exlar

EX

R1A1

E1A2

S1A2


H1A2


Curtiss-Wright Exlar Flying Lead Cables

EXR1Zx5E1Zx5S1Zx5
H1Zx5

Infranor

IF

R1B2


S1B2




Bosch-Rexroth

IN



S2D34


H1D3


Kollmorgan

KM

R1A1

E1A2



H1A2


LTI

LS

R2A1


S1A2




Lenze

LZ

R1B1


S1B1




Parker

PC

R1B1

E1B2



H1B2


Rockwell Automation

RA


E1C2

S1C24

S3CO4



Rockwell Automation Extension Cable with Connector
RA


S3Kx4, 5

Siemens

SM

R1B1




H1B2


Stober Drives

SB

R4A1




H1A1



1Synchronous serial EnDat 2.1 with 1 Vpp Incremental Signals (EnDat01)
2Synchronous serial EnDat 2.2 without Incremental Signals (EnDat22)
3Supports Functional Safety
4Encoder is pre-programmed for operation with the manufacturer's servo drives.
5x=Refer to length options in feedback and connector tables


** Einige Optionen sind nicht bei jeder Konfiguration verfügbar. Für Optionen oder Sonderangebote, die oben nicht aufgeführt sind, wenden Sie sich an Ihren lokalen Vertreter.

Gabelkopf hinten, metrisch
Hintere Gabelkopfhalterung, ermöglicht das Schwenken des Aktuators während der Fahrt

Option für Edelstahlstangen
Alle Gewindeoptionen der GTF-Produktlinie sind in Edelstahl 17-4 erhältlich. Diese Option bietet eine verbesserte Korrosionsbeständigkeit für die Hauptstange des Aktuators. Diese Option kann bei Anwendungen von Vorteil sein, bei denen die Stange aggressiven Chemikalien oder Außenumgebungen ausgesetzt sein könnte.

Product Spezifikationen

GTF060 LeistungsdatenOpen arrow

GTF060 Mechanische Spezifikationen

  STROKE LENGTH MM (IN) SCREW LEAD MM (IN) CONTINUOUS FORCE RATING N (LBF) MAX VELOCITY MM/S (IN/S) DYNAMIC LOAD RATING N (LBF) ARMATURE INERTIA KG-M^2 (IN-LB-S^2)
Maximale Geschwindigkeiten bei maximalen Spannungen. Überschreiten Sie nicht das 2-fache der Dauerkraft während des Betriebs.
Konfigurierte Hublängen verfügbar. Wenden Sie sich an den Exlar-Vertriebsmitarbeiter. Dynamische Tragzahlen, gültig bei Kräften bis zum 2-fachen der Dauerleistung. Kontinuierliche Kraftmessung basierend auf 25° C Umgebungsbedingungen

GTF060-80-01

80 (3.2)

2.54 (0.1)

2,668 (600)

318 (12.5)

9,230 (2,075)

0.00007367

(0.000652)

GTF060-80-02

5.08 (0.2)

1,900 (427)

635 (25.0)

6,850 (1,540)

GTF060-80-04

10.2 (0.4)

1,006 (226)

1,270 (50.0)

5,471 (1,230)

GTF060-150-01

150 (5.9)

2.54 (0.1)

2,668 (600)

318 (12.5)

9,230 (2,075)

0.00008689 (0.000769)

GTF060-150-02

5.08 (0.2)

1,900 (427)

635 (25.0)

6,850 (1,540)

GTF060-150-04

10.2 (0.4)

1,006 (226)

1,270 (50.0)

5,471 (1,230)

GTF060-300-01

300 (11.8)

2.54 (0.1)

2,668 (600)

318 (12.5)

9,230 (2,075)

0.00011537 (0.001021)

GTF060-300-02

5.08 (0.2)

1,900 (427)

635 (25.0)

6,850 (1,540)

GTF060-300-04

10.2 (0.4)

1,006 (226)

1,270 (50.0)

5,471 (1,230)





GTF060 Elektrische Spezifikationen

MOTOR VOLTAGE   4 (AC)
Technische Daten können ohne vorherige Ankündigung geändert werden
Testdaten abgeleitet mit dem von NEMA empfohlenen Aluminiumkühlkörper 10" x 10" x 1/4" bei 25 °C Umgebungstemperatur
Wicklung der Vac-Klasse, betriebskompatibel mit Antriebsspannungen bis zu 460 VAC
Drehzahl annähernd proportional zur Eingangsspannung des Antriebs
Max Bus Voltage VAC 230/460 Vrms
Speed @ Bus Voltage RPM 5000/7500
Actuator Lead in 0.1 0.2 0.4
RMS Sinusoidal Commutation
Continuous Motor Torque Nm 1.35 1.81 1.81
  lbf-in 11.9 16.0 16.0
Continuous Current Rating A 3.0 4.0 4.0
Peak Current Rating A 6.0 8.0 8.0
Torque Constant (Kt)  (+/– 10% @ 25˚C) Nm/A 0.5
  lbf-in/A 4.5
Voltage Constant (Ke)  (+/– 10% @ 25˚C) V/kRPM 30.5
0 - Peak Sinusoidal Commutation
Continuous Motor Torque Nm 1.8
  lbf-in 16
Continuous Current Rating A 5.7
Peak Current Rating A 11.3
Torque Constant (Kt)  (+/– 10% @ 25˚C) Nm/A 0.35
  lbf-in/A 3.2
Voltage Constant (Ke)  (+/– 10% @ 25˚C) V/kRPM 43.1
Pole Configuration Number of Poles 8
Resistance (L-L) (+/– 5% @ 25˚C) Ohms 2.8
Inductance (L-L)(+/– 15%) mH 13.8
Electrical Time Constant ms 4.9
Insulation Class 460 VAC Max, 180°C (Class H)


GTF060 Gewichte

Description kg (lb)

GTF060-80

3.2 (7.0)

GTF060-150

3.7 (8.1)

GTF060-300

4.8 (10.5)

Brake Adder

0.7 (1.4)

Stainless-steel Rear Clevis (7)

0.2 (0.5)

Stainless-steel Standard Clevis (D)

0.3 (0.7)

Stainless-steel Front Flange - Metric (4)

0.63 (1.38)

Stainless-steel Front Flange - Standard (G)

0.65 (1.43)

Stainless-steel Anti-Rotate Assembly (A) - 80

0.23 (0.52)

Stainless-steel Anti-Rotate Assembly (A) - 150

0.31 (0.67)

Stainless-steel Anti-Rotate Assembly (A) - 300

0.46 (1.01)



Spezifikationen der Bremsen

Brake Holding Torque (minimum) Nm 2.5
lbf-in  22
Brake Voltage  Vdc  24 (-10%/+6%)
Nominal Brake Current at 24 Vdc A 0.46
Brake Engage/Disengage Time (typical)  ms 10/25
GTF060 Materialien und OberflächenOpen arrow
Materialien und Oberflächen
Drehbare Strom- und Feedback-Steckverbinder (IP67) FDA-zugelassene, ausgehärtete weiße Farbe in Lebensmittelqualität auf vernickeltem Zinkdruckgussgehäuse
Kordel-Griff (IP69K) EN 1.4404 (316L) Edelstahl mit WMQ-Silikondichtung
Verlängerungskabel PVC-Mantel
Steckverbinder für Verlängerungskabel Gehäuse aus vernickeltem Zinkdruckguss
Innere Wellendichtringe Parker Resilon® Polyurethan
Hygienische Frontdichtung FDA-zugelassenes Buna-N 70
Hygienische Frontmontagedichtung FDA-zugelassenes Buna-N 70
Fett FDA-zugelassenes JAX Poly-GuardTM FG2 oder gleichwertig
Hauptwelle des Aktuators 17-4 (H900) Edelstahl
Hinterer Gabelkopf 303 Edelstahl, 63 Mikrozoll Ausführung
Hintere Gabelbefestigungen 18-8 Edelstahl
Befestigungselemente für Gesichtsabdeckungsplatten EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Befestigungselemente für den Spülanschluss EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Optionaler Montageflansch Edelstahl 304 mit 2 μm Finish und Befestigungselementen aus Edelstahl 18-8
Optionaler Verdrehschutzarm für die Montage des Flansches Edelstahl 304 mit 2 μm Finish
Buchse für optionalen Verdrehsicherung igus iglide® A350 FDA zugelassener Kunststoff
Gehäuse des Stellantriebs FDA-zugelassenes ausgehärtetes weißes Epoxidharz über eloxiertem 6061-T6-Aluminium vom Typ II
Befestigungselemente für Antriebsgehäuse FDA-zugelassenes ausgehärtetes weißes Epoxidharz über 18-8 Edelstahl
Gesichtsabdeckplatte FDA-zugelassene Pulverbeschichtung von Epoxidharz über 6061-T6 Aluminium
Produktetikett Brady B-486B oder gleichwertiges metallisiertes Polyester mit permanentem Klebstoff auf Gummibasis
GTF080 LeistungsdatenOpen arrow

GTF080 Mechanische Spezifikationen

  STROKE LENGTH MM (IN) SCREW LEAD MM (IN) CONTINUOUS FORCE RATING N (LBF) MAX VELOCITY MM/S (IN/S) DYNAMIC LOAD RATING N (LBF) ARMATURE INERTIA KG-M^2 (IN-LB-S^2)
Maximale Geschwindigkeiten bei maximalen Spannungen. Überschreiten Sie nicht das 2-fache der Dauerkraft während des Betriebs.
Konfigurierte Hublängen verfügbar. Wenden Sie sich an den Exlar-Vertriebsmitarbeiter. Dynamische Tragzahlen, gültig bei Kräften bis zum 2-fachen der Dauerleistung. Kontinuierliche Kraftmessung basierend auf 25° C Umgebungsbedingungen
GTF080-100-01 100 (3.9) 2.54 (0.1) 8,365 (1,881) 254 (10.0) 24,535 (5,516) 0.000340 (0.003013)
GTF080-100-02   5.08 (0.2) 4,740 (1,066) 508 (20.0) 25,798 (5,800)
GTF080-100-05   12.7 (0.5) 2,008 (451) 1,270 (50.0) 21,795 (4,900)
GTF080-150-01 150 (5.9) 2.54 (0.1) 8,365 (1,881) 254 (10.0) 24,535 (5,516) 0.000369 (0.003267)
GTF080-150-02   5.08 (0.2) 4,740 (1,066) 508 (20.0) 25,798 (5,800)
GTF080-150-05   12.7 (0.5) 2,008 (451) 1,270 (50.0) 21,795 (4,900)
GTF080-300-01 300 (11.8) 2.54 (0.1) 8,365 (1,881) 254 (10.0) 24,535 (5,516) 0.000455 (0.004029)
GTF080-300-02   5.08 (0.2) 4,740 (1,066) 508 (20.0) 25,798 (5,800)
GTF080-300-05   12.7 (0.5) 2,008 (451) 1,270 (50.0) 21,795 (4,900)
GTF080-450-01 450 (17.7) 2.54 (0.1) 8,365 (1,881) 254 (10.0) 24,535 (5,516) 0.000541 (0.004790)
GTF080-450-02   5.08 (0.2) 4,740 (1,066) 508 (20.0) 25,798 (5,800)
GTF080-450-05   12.7 (0.5) 2,008 (451) 1,270 (50.0) 21,795 (4,900)




GTF080 Elektrische Spezifikationen

MOTOR VOLTAGE   4 (AC)
Technische Daten können ohne vorherige Ankündigung geändert werden
Testdaten abgeleitet mit dem von NEMA empfohlenen Aluminiumkühlkörper 10" x 10" x 1/4" bei 25 °C Umgebungstemperatur
Wicklung der Vac-Klasse, betriebskompatibel mit Antriebsspannungen bis zu 460 VAC
Drehzahl annähernd proportional zur Eingangsspannung des Antriebs
Max Bus Voltage V 460 Vrms
Speed @ Bus Voltage RPM 6000
RMS Sinusoidal Commutation
Continuous Motor Torque Nm 4.27
  lbf-in 37.8
Continuous Current Rating A 4.7
Peak Current Rating A 9.4
Torque Constant (Kt) (+/– 10% @ 25˚C) Nm/A 1.02
  lbf-in/A 9
Voltage Constant (Ke) (+/– 10% @ 25˚C) V/kRPM 61.6
0 - Peak Sinusoidal Commutation
Continuous Motor Torque Nm 4.27
  lbf-in 37.8
Continuous Current Rating A 6.6
Peak Current Rating A 13.3
Torque Constant (Kt) (+/– 10% @ 25˚C) Nm/A 0.72
  lbf-in/A 6.4
Voltage Constant (Ke) (+/– 10% @ 25˚C) V/kRPM 87.1
Pole Configuration Number of Poles 8
Resistance (L-L) (+/– 5% @ 25˚C) Ohms 2.8
Inductance (L-L)(+/– 15%) mH 15.5
Electrical Time Constant ms 5.5
Insulation Class 460 VAC Max, 180°C (Class H)



GTF080 GEWICHTE

Description kg (lb)
GTF080-100 6.1 (13.5)
GTF080-150 6.8 (14.9)
GTF080-300 8.6 (19.0)
GTF080-450 10.5 (23.1)
Brake Adder 1.1 (2.5)
Stainless-steel Rear Clevis (7) 0.4 (0.8)
Stainless-steel Standard Clevis (D) 0.8 (1.7)
Stainless-steel Front Flange - Metric (4) 1.33 (2.93)
Stainless-steel Front Flange - Standard (G) 1.39 (3.07)
Stainless-steel Anti-Rotate Assembly (A) - 80 0.43 (0.95)
Stainless-steel Anti-Rotate Assembly (A) - 150 0.51 (1.13)
Stainless-steel Anti-Rotate Assembly (A) - 300 0.75 (1.65)
Stainless-steel Anti-Rotate Assembly (A) - 450 0.99 (2.18)



Spezifikationen der Bremsen

Brake Holding Torque (minimum) Nm 4.5
lbf-in 40
Brake Voltage Vdc 24 (-10%/+6%)
Nominal Brake Current at 24 Vdc A 0.5
Brake Engage/Disengage Time (typical) ms 18/35
GTF080 Materialien und OberflächenOpen arrow
Materialien und Oberflächen
Drehbare Strom- und Feedback-Steckverbinder (IP67) FDA-zugelassene, ausgehärtete weiße Farbe in Lebensmittelqualität auf vernickeltem Zinkdruckgussgehäuse
Kordel-Griff (IP69K) EN 1.4404 (316L) Edelstahl mit WMQ-Silikondichtung
Verlängerungskabel PVC-Mantel
Steckverbinder für Verlängerungskabel Gehäuse aus vernickeltem Zinkdruckguss
Innere Wellendichtringe Parker Resilon® Polyurethan
Hygienische Frontdichtung FDA-zugelassenes Buna-N 70
Hygienische Frontmontagedichtung FDA-zugelassenes Buna-N 70
Fett FDA-zugelassenes JAX Poly-GuardTM FG2 oder gleichwertig
Hauptwelle des Aktuators 17-4 (H900) Edelstahl
Hinterer Gabelkopf 303 Edelstahl, 63 Mikrozoll Ausführung
Hintere Gabelbefestigungen 18-8 Edelstahl
Befestigungselemente für Gesichtsabdeckungsplatten EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Befestigungselemente für den Spülanschluss EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Optionaler Montageflansch Edelstahl 304 mit 2 μm Finish und Befestigungselementen aus Edelstahl 18-8
Optionaler Verdrehschutzarm für die Montage des Flansches Edelstahl 304 mit 2 μm Finish
Buchse für optionalen Verdrehsicherung igus iglide® A350 FDA zugelassener Kunststoff
Gehäuse des Stellantriebs FDA-zugelassenes ausgehärtetes weißes Epoxidharz über eloxiertem 6061-T6-Aluminium vom Typ II
Befestigungselemente für Antriebsgehäuse FDA-zugelassenes ausgehärtetes weißes Epoxidharz über 18-8 Edelstahl
Gesichtsabdeckplatte FDA-zugelassene Pulverbeschichtung von Epoxidharz über 6061-T6 Aluminium
Produktetikett Brady B-486B oder gleichwertiges metallisiertes Polyester mit permanentem Klebstoff auf Gummibasis
GTF100 LeistungsdatenOpen arrow

GTF100 Mechanische Spezifikationen

  STROKE LENGTH MM (IN) SCREW LEAD MM (IN) CONTINUOUS FORCE RATING N (LBF) MAX VELOCITY MM/S (IN/S) DYNAMIC LOAD RATING N (LBF) ARMATURE INERTIA KG-M^2 (IN-LB-S^2)
GTF100-150-01 150 (5.9) 2.54 (0.1) 15,392 (3,460) 191 (7.5) 54,557 (12,266) 0.0014085 (0.012467)
GTF100-150-02   5.08 (0.2) 12,098 (2,720) 381 (15.0) >55,972 (12,584)
GTF100-150-05   12.7 (0.5) 5,444 (1,224) 953 (37.5) 37,141 (8,350)
GTF100-300-01 300 (11.8) 2.54 (0.1) 15,392 (3,460) 191 (7.5) 54,557 (12,266) 0.0017399 (0.015399)
GTF100-300-02   5.08 (0.2) 12,098 (2,720) 381 (15.0) 55,972 (12,584)
GTF100-300-05   12.7 (0.5) 5,444 (1,224) 953 (37.5) 37,141 (8,350)
Maximale Geschwindigkeiten bei maximalen Spannungen. Überschreiten Sie nicht das 2-fache der Dauerkraft während des Betriebs.
Konfigurierte Hublängen verfügbar. Wenden Sie sich an den Exlar-Vertriebsmitarbeiter. Dynamische Tragzahlen, gültig bei Kräften bis zum 2-fachen der Dauerleistung. Kontinuierliche Kraftmessung basierend auf 25° C Umgebungsbedingungen



GTF100 Elektrische Spezifikationen

MOTOR VOLTAGE   4 (AC)
Technische Daten können ohne vorherige Ankündigung geändert werden
Testdaten abgeleitet mit dem von NEMA empfohlenen Aluminiumkühlkörper 10" x 10" x 1/4" bei 25 °C Umgebungstemperatur
Wicklung der Vac-Klasse, betriebskompatibel mit Antriebsspannungen bis zu 460 VAC
Drehzahl annähernd proportional zur Eingangsspannung des Antriebs

* Bei Aktuatoren mit einer 0,1-Zoll-Leitung müssen Drehmoment und Strom auf 8,89 Nm/9,0 A begrenzt werden, um die in der Tabelle mit den mechanischen Spezifikationen auf Seite 9 angegebene Dauerleistung nicht zu überschreiten. Die Spitzenwerte für Drehmoment und Strom wären das 2-fache der kontinuierlichen Werte
Max Bus Voltage V 460 Vrms
Speed @ Bus Voltage RPM 4500
RMS Sinusoidal Commutation
Continuous Motor Torque Nm 12.23
  lbf-in 108.2
Continuous Current Rating* A 12.3
Peak Current Rating* A 24.7
Torque Constant (Kt) (+/– 10% @ 25˚C) Nm/A 1.11
  lbf-in/A 9.8
Voltage Constant (Ke)
(+/– 10% @ 25˚C)
V/kRPM 67
0 - Peak Sinusoidal Commutation
Continuous Motor Torque Nm 12.23
  lbf-in 108.2
Continuous Current Rating A 17.4
Peak Current Rating A 34.8
Torque Constant (Kt)
(+/– 10% @ 25˚C)
Nm/A 0.78
  lbf-in/A 6.92
Voltage Constant (Ke) (+/– 10% @ 25˚C) V/kRPM 94.8
Pole Configuration Number of Poles 8
Resistance (L-L) (+/– 5% @ 25˚C) Ohms 0.65
Inductance (L-L)(+/– 15%) mH 4.9
Electrical Time Constant ms 7.6
Insulation Class 460 VAC Max, 180°C (Class H)




GTF100 GEWICHTE

Description kg (lb)
GTF100-150 13.1 (28.8)
GTF100-300 16.0 (35.2)
Brake Adder 1.2 (2.7)
Stainless-steel Rear Clevis (7) 0.8 (1.8)
Stainless-steel Standard Clevis (D) 1.1 (2.5)
Stainless-steel Front Flange - Metric (4)  2.09 (4.60)
Stainless-steel Front Flange - Standard (G) 1.94 (4.27)
Stainless-steel Anti-Rotate Assembly (A) - 150 1.36 (3.00)
Stainless-steel Anti-Rotate Assembly (A) - 300 1.97 (4.34)



Spezifikationen der Bremsen

Brake Holding Torque (minimum) Nm 11
lbf-in 97
Brake Voltage Vdc 24 (-10%/+6%)
Nominal Brake Current at 24 Vdc A 0.75
Brake Engage/Disengage Time (typical) ms 25/40
GTF100 Materialien und OberflächenOpen arrow
Materialien und Oberflächen
Drehbare Strom- und Feedback-Steckverbinder (IP67) FDA-zugelassene, ausgehärtete weiße Farbe in Lebensmittelqualität auf vernickeltem Zinkdruckgussgehäuse
Kordel-Griff (IP69K) EN 1.4404 (316L) Edelstahl mit WMQ-Silikondichtung
Verlängerungskabel PVC-Mantel
Steckverbinder für Verlängerungskabel Gehäuse aus vernickeltem Zinkdruckguss
Innere Wellendichtringe Parker Resilon® Polyurethan
Hygienische Frontdichtung FDA-zugelassenes Buna-N 70
Hygienische Frontmontagedichtung FDA-zugelassenes Buna-N 70
Fett FDA-zugelassenes JAX Poly-GuardTM FG2 oder gleichwertig
Hauptwelle des Aktuators 17-4 (H900) Edelstahl
Hinterer Gabelkopf 303 Edelstahl, 63 Mikrozoll Ausführung
Hintere Gabelbefestigungen 18-8 Edelstahl
Befestigungselemente für Gesichtsabdeckungsplatten EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Befestigungselemente für den Spülanschluss EHEDG EN1.4404 Rostfrei mit 0,8 μm Finish und NBR-Gummidichtung
Optionaler Montageflansch Edelstahl 304 mit 2 μm Finish und Befestigungselementen aus Edelstahl 18-8
Optionaler Verdrehschutzarm für die Montage des Flansches Edelstahl 304 mit 2 μm Finish
Buchse für optionalen Verdrehsicherung igus iglide® A350 FDA zugelassener Kunststoff
Gehäuse des Stellantriebs FDA-zugelassenes ausgehärtetes weißes Epoxidharz über eloxiertem 6061-T6-Aluminium vom Typ II
Befestigungselemente für Antriebsgehäuse FDA-zugelassenes ausgehärtetes weißes Epoxidharz über 18-8 Edelstahl
Gesichtsabdeckplatte FDA-zugelassene Pulverbeschichtung von Epoxidharz über 6061-T6 Aluminium
Produktetikett Brady B-486B oder gleichwertiges metallisiertes Polyester mit permanentem Klebstoff auf Gummibasis

Produktliteratur

Kataloge, Broschüren und Erfolgsgeschichten

Industrial - Exlar, Broschüren / Kataloge
Lassen Sie sich von Exlar® bei der Optimierung Ihrer Fertigungsprozesse mit unseren energieeffizienten, robusten und zuverlässigen elektromechanischen Aktuatoren unterstützen.
Industrial - Exlar, Broschüren / Kataloge
Industrial - Exlar, Broschüren / Kataloge
Industrial - Exlar, Broschüren / Kataloge
Industrial - Exlar, Broschüren / Kataloge
Diese Übersicht bietet eine kurze Zusammenfassung der neuen Standardprodukte, die von Exlar erhältlich sind.
Show Resources

Videos

Industrial - Exlar, Produktvideos
Our food & beverage / packaging animation shows our TTX, FTX, KX and GTF (Coming Soon!) actuators used on dispensing, slicing, and packaging machinery.
Industrial - Exlar, Produktvideos
With optional IP69K protection, the GTF hygienic electric actuators are designed to help machine builders meet USDA, 3-A, BISSC, EHEDG, and NSF certifications.
Industrial - Exlar, Produktvideos
Sehen Sie zu, wie unsere GTF-hygienedichtungen vor und hinter den Montageflächen schützen.
Show Resources

Weitere Ressourcen finden Sie in unserem InfoCenter.

Wie können wir Ihnen helfen?

Können sie bitte einen kostenvergleich zwischen einem kugelgewindetrieb und einem rollengewindetrieb liefern?Arrow
Der Kostenvergleich eines Rollengewindetriebs mit einem Kugelgewindetrieb ist wirklich ein schwieriges Thema, vor allem, weil wir die Unterschiede in den Teilen, die wir vergleichen, berücksichtigen müssen. Ein Rollengewindetrieb wird in der Regel in Bezug auf den Preis zu einem Kugelgewindetrieb wettbewerbsfähig sein, da wir oft einen Rollengewindetrieb verwenden können, der im Vergleich zu seinem "gleichwertigen" Kugelgewindetrieb kleiner ist. Dies liegt an dem erheblichen Lebensvorteil, den Rollengewindetriebe haben. Wenn Sie also einen kleineren Rahmenrollengewindetrieb verwenden und diesen mit einem größeren Kugelgewindetrieb mit ähnlicher Lebenserwartung vergleichen, werden Ihre Preise sehr ähnlich sein. Je nachdem, was Ihre Bedürfnisse sind, wenn Sie nach etwas mit viel größerem Leben suchen, vergleichen wir nicht unbedingt ein gleichwertiges Produkt. So müssen Sie möglicherweise zwei Kugelgewindetriebe im Vergleich zu einem Rollengewindetrieb kaufen. Wenn Sie das vom Wertpunkt aus betrachten, zahlen Sie möglicherweise mehr für einen Rollengewindetrieb in ähnlicher Rahmengröße, aber Sie müssen möglicherweise zwei Kugelgewindetriebe im gleichen Zeitraum kaufen, in dem Sie diese eine Rollenschraube kaufen müssten.
Wie berechnen sie das maximal zulässige tastverhältnis im vergleich zum betrag des angewandten stroms / der angewendeten kraft?Arrow

Im Folgenden finden Sie das maximal zulässige Tastverhältnis für Ihre Anwendung unter Berücksichtigung des Prozentsatzes des Eingangsstroms über den Dauerstrom:

Zum Beispiel: Wenn Ihr Aktuator einen kontinuierlichen Nennstrom von 10 A und eine kontinuierliche Kraftbewertung von 1000 lbf hat, bedeutet dies, dass etwa 10 A benötigt werden, um 1000 lbf Kraft zu erzeugen, oder 5 A, um 500 lbf Kraft zu erzeugen, und so weiter. Was ist, wenn Sie mehr als 1000 lbf drücken müssen? In den meisten Fällen würden Sie einen stärkeren Stator oder einen größeren Aktuator betrachten. Was ist, wenn es nur für ein paar Sekunden ist? Könnten Sie den aktuellen Antrieb überarbeiten? Nun, die Antwort ist ja, und es ist nicht allzu schwierig, nach wie viel zu berechnen.

Nehmen wir an, Sie müssen 1500 lbf drücken. Dies entspräche dem 1,5-fachen des Dauerstroms von 10 A. Wenn Sie unten nachsehen, empfiehlt die Grafik in diesem Fall nicht mehr als ein Arbeitszyklus von 22%. Dies bedeutet, dass Sie den Aktuator 22% der Zeit bei 15 A ohne Überhitzung laufen lassen können. Die anderen 78% der Zeit muss es ausgeschaltet / gekühlt werden.

Wie lange kann man bei Spitzenstrom laufen?

Keine einfache Frage, keine einfache Antwort. In Wirklichkeit beeinflussen so viele Dinge dies (wie das System aufgebaut ist und wie gut der Aktuator in der Lage ist, Wärme abzuleiten, gibt es zusätzliche Kühlkörper, Partikel in der Luft, Vakuumgrad, jedes Mal neue Starttemperatur? (d.h. beginnt nicht immer mit Kälte usw.). Daher sind genaue Zeiten und Temperaturen ziemlich schwer zu schätzen.

Zum Beispiel: Bei Spitzenstrom (2x kontinuierlich) beträgt das zulässige Tastverhältnis 4%. Das bedeutet jedoch nicht, dass Sie 4 Stunden am Stück laufen können, solange Sie 96 Stunden Freizeit dazwischen haben. Aus Erfahrung ist eine gute Faustregel, die wir geschätzt haben, 30s bis eine Minute Spitzenstromlaufzeit. Versuchen Sie, es darunter zu halten, und lassen Sie es dann natürlich für die anderen 96% der Zeit abkühlen.

Wie lässt sich eine rollenschraube mit einem hydraulischen antrieb gleicher grösse und geschwindigkeitskraft vergleichen?Arrow
Das hängt von der Anwendung ab, aber mit gleichwertigen Spezifikationen und Eigenschaften ist ein Rollenschraubenantrieb in der Regel sehr ähnlich groß (manchmal etwas größer als) ein vergleichbarer Hydraulikzylinder. Hydraulik wird immer ihren Platz auf dem Markt haben, sobald Sie über 100.000 lbs kommen. von Kraft, aber überall dort, wo ein elektromechanischer Rollengewindetrieb die Rechnung passt, wird die Größe sehr ähnlich sein.
Wie lange dauert es, bis mein spezifischer aktor/meine spezifische anwendung gewartet/neu gefettet werden muss?Arrow

Wir werden oft nach Nachschmierintervallen gefragt. Die Realität ist, dass es kein generisches Intervall gibt, um Aktuatoren wieder zu schmieren. Es hängt von so vielen Dingen ab und jede Anwendung und Situation ist anders, es ist fast unmöglich, ein Rückschmierintervall pro Anwendung genau zu berechnen. Stattdessen haben wir eine grobe Richtlinientabelle (siehe unten), um den Benutzern eine Vorstellung davon zu geben, wann sie mit der Suche nach altem kontaminiertem Fett beginnen sollten, das ersetzt werden muss. Da jedoch Umgebungstemperatur, Wärmeableitung, Geschwindigkeitsschwankungen, Partikel in der Luft usw. von Anwendung zu Anwendung so stark variieren können, ist dies nur eine Richtlinie. Der Aktuator sollte häufiger um den Zeitraum herum überprüft werden, den diese Tabelle vorschlägt, und sobald bemerkt wird, dass das Fett zum Austausch bereit ist (Schmutzig, kontaminiert / sehr dunkel, gefüllt mit Partikeln / Ablagerungen), kann ein Rückschmierintervall bestimmt werden.

Denken Sie daran, dass Fett gereinigt und ersetzt werden muss – legen Sie nicht einfach mehr ein. (Mit Ausnahme von FTXs können diese 5-6 Fette verarbeiten, bevor sie gereinigt werden müssen)

RMS DREHZAHL (RPM) EMPFOHLENER FETTERNEUERUNGSZEITRAUM (STUNDEN)
250 10,000
500 10,000
1000 8000
1500 7000
2000 5800
2500 5000
3000 4000
Was sind die Hauptvorteile der Verwendung eines elektrischen Aktuatorsystems gegenüber der Hydraulik?Arrow
Elektrische Aktuatoren bieten hohe Geschwindigkeit und Kraft, sind flexibel und leicht programmierbar für eine Vielzahl von Lastbedingungen, haben eine hohe Genauigkeit und Wiederholbarkeit, sind effizient, einfach zu installieren, erfordern wenig Wartung und sind umweltfreundlich.

Durch den Verzicht auf ein Hydrauliksystem kann der Benutzer Öllecks beseitigen, die Umweltverschmutzung reduzieren und die Sicherheit der Arbeitnehmer verbessern. Elektrische Aktuatoren sind auch eine ungiftige Lösung, insbesondere in der Lebensmittelindustrie.

Was ist die genauigkeit des aktuators?Arrow

Eine sehr häufige Frage für uns. Für den Aktuator selbst ist das einfach. Es gibt eine mechanische Vorrichtungsgenauigkeit der Schraube, die normalerweise 0,001 Zoll / ft beträgt, eine typische Spezifikation für Präzisionspositionierschrauben jeder Art. Dies bedeutet, dass an jedem Punkt über die kumulative Länge der Schraube die Leitung um maximal 0,001 Zoll pro Fuß Schraubenlänge variiert. Dies ist nicht dasselbe wie mechanische Wiederholbarkeit. Die mechanische Wiederholbarkeit ist eine Toleranz dafür, wie nahe an die gleiche lineare Position die Schraube zurückkehrt, wenn sie sich aus der gleichen Richtung nähert und genau die gleiche Anzahl von Umdrehungen fährt. Dieser Wert beträgt ungefähr 0,0004 Zoll.

Die elektronische Positionierauflösung ist eine Funktion des Feedback-Gerätes und des Servoverstärkers. Nehmen wir an, wir haben Exlars Standard-Encoder auf einem GSX30 mit 0,2 Zoll pro Umdrehung Blei auf der Rollenschraube. Der Standard-Encoder von Exlar verfügt über 2048 Leitungen und 8192 elektronische Impulse pro Umdrehung, die er an den Servoantrieb ausgibt. In einer perfekten Welt wäre die Positionierungsauflösung also (0,2 Zoll / U) / (8192 Impulse / U) oder 0,0000244 Zoll. Jeder, der Servoantriebe verwendet hat, weiß, dass man nicht zu einem Encoder-Impuls positionieren kann. Lassen Sie uns 10 Encoderimpulse als eine vernünftige beste Positionierungsfunktion verwenden. Dies gibt uns eine Positionierungsauflösung von 0,000244 Zoll.

Weitere Dinge zu beachten: Bei der Wiederholbarkeit und Genauigkeit müssen auch einige Dinge berücksichtigt werden. Eine davon ist die Steifigkeit des Systems. Die Steifigkeit gibt an, wie stark sich das System unter Druck- oder Zugkräften dehnt oder komprimiert. Wenn die Kombination der Steifigkeit des Aktuators und der Steifigkeit des mechanischen Systems, einschließlich aller Kupplungen, Montageflächen usw., mehr Kompression oder Dehnung als die erforderliche Positionierungsauflösung des Systems ermöglicht, ist es nahezu unmöglich, akzeptable Positionierungsergebnisse zu erzielen. Eine weitere Überlegung ist die thermische Ausdehnung und Kontraktion. Stellen Sie sich einen GS-Aktuator vor, der an einem Werkzeug befestigt ist, das einen Präzisionsschleifprozess durchführt. Unter der Annahme, dass das Werkzeug aus Stahl besteht und 12 Zoll lang ist, führt ein Temperaturanstieg von 5 Grad dazu, dass sich das Werkzeug um 0,0006 Zoll ausdehnt. Wenn das System für 0,0002-Zoll-Bewegungen programmiert ist, kann diese Erweiterung zu ernsthaften Positionierungsproblemen führen. Gleiches gilt für die Komponenten des Aktuators selbst. Die Antriebsstange kann die Temperatur von einem Kaltstart bis zur Betriebstemperatur ändern. Diese Änderung muss möglicherweise bei sehr präzisen Positionierungsanwendungen berücksichtigt werden.

Wie hoch ist die wartungsdauer für eine typische rollenschraube?Arrow
Der Wartungsplan für jedes mechanische Getriebegerät, ob Kugelgewindetrieb, Rollengewindetrieb oder Getriebe, basiert auf der Wärmemenge, die in der Anwendung erzeugt wird, der Menge der Verschlechterung des Fettes, der Art des verwendeten Fettes und dem Arbeitszyklus. Wir stellen unseren Kunden einige Richtlinien als Ausgangspunkt zur Verfügung, empfehlen jedoch, dass für alle neuen Installationen die Schmierung regelmäßig auf Vorhandensein und Degradation überprüft wird, um den richtigen Wartungsplan für eine bestimmte Anwendung zu bestimmen. Allerdings haben wir Reparaturen von Geräten gesehen, die seit 15 Jahren im Einsatz sind, und als wir nach der Fetterneuerung gefragt haben, wussten sie nicht einmal, dass das Gerät vor Ort gewartet werden könnte. Wir hatten also Situationen wie diese, in denen sie über lange Zeiträume ohne Wartung oder Fetterneuerung verbracht haben. Es gibt andere Anwendungen, die aufgrund der Art der Anwendung eine Fetterneuerung in sehr kurzen Abständen erfordern.
Was verhindert, dass sich die abtriebswelle dreht?Arrow
Bei einem herkömmlichen Rollenschrauben-Designpaket gibt es typischerweise eine Anti-Rotations-Nut, die in das Gehäuse integriert ist, und eine Lasche, die in die Mutter integriert ist, die in der Gehäusenut fährt, wenn der Aktuator aus- und einfährt. In Bezug auf das umgekehrte Rollengewindetriebsdesign besteht ein Teil der Installation oder der Anwendungsanforderung darin, dass diese Welle fest an einer Maschinenkupplung oder Werkzeug auf der Maschine montiert ist, die ansonsten eine Art externe Antirotationsvorrichtung auf dieser Abtriebswelle bietet. Es gibt andere Möglichkeiten, Splines und verschiedene Arten von nicht kreisförmigen Abtriebswellen zu verwenden, die verschiedene Arten von Spline-Muttern ermöglichen können, die Anti-Rotation bieten, aber normalerweise werden Sie sehen, dass dies auf der Maschine montiert ist.
Ie wird die schmierung bei der berechnung der schraubenlebensdauer berücksichtigt?Arrow
Die erwartete L10 -Lebensdauer eines Rollenschnecken-Linearantriebs wird als der lineare Verfahrweg ausgedrückt, den 90% der ordnungsgemäß gewarteten hergestellten Rollengewindetriebe voraussichtlich einhalten oder überschreiten werden. Diese Berechnung sollte nur zu Schätzzwecken verwendet werden.

Die zugrunde liegende Formel, die diesen Wert definiert, lautet: Reiseleben in Millionen von Zoll, wobei:
Ca = Dynamische Tragzahl (lbf)
Fcml = Kubische mittlere aufgebrachte Last (lbf)
l = Rollengewinde (Zoll)

Weitere Informationen zur Berechnung der geschätzten Lebensdauer finden Sie www.cw-actuation.com.

L10 = ( Ca )3 x l Fcml

This site uses cookies to improve our service, you can find out more here - for the best web experience please accept cookies

x
